电磁阀结构原理及系列代号

2019年07月01

随着流体自动化设计技术的提高,电磁阀作为流体控制元件,它的应用领域日趋广泛,要求也越来越高。如消防、楼宇、精细化工、净水处理、生物制药等。在很多领域发挥着越来越重要的地位,间接的改善着我们生活。在选适用与应用工程过程中,以下做简述:电磁阀结构原理及系列代号:

符合《工业过程控制系统用电磁阀》标准规定,其结构原理概况分为如下6大系列:Z,M,H,D,P,Y系列。

1、直拉式 代号Z

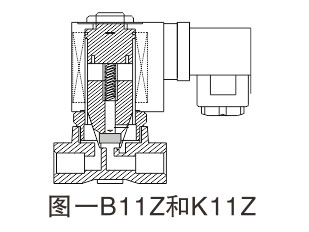

该阀代号Z系列,依据直接截止泄压设计,阀分为常闭型和常开型两种。原理:常闭型(常态呈关闭状态),当线圈通电时产生电磁力,使动铁芯克服弹簀力同静铁芯吸合直接开启阀,介质通过;当线圈断电时,电磁力消失,动铁芯在弹簧力的作用下复位,直接关闭阀口,介质不通。直拉结构,动作可靠,在零压差和微真空下正常工作。常开型工作原理正好相反。如图一: B11Z和11Z系列电磁阀


2、复拉膜片式 代号M

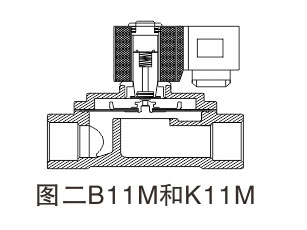

该阀代号M系列,依据膜片运动封腔泄压设计,阀分为常闭型和常开型两种。原理:常闭型(常态,呈关闭状态),当线圈通电时,产生电磁力使动铁芯和静铁芯吸合,随着动铁芯上移,直拉开启膜片上小阀口,在卸流卸压的同时,经过中间弹簧复拉提升密封膜片,使膜片向上运动从而开启主阀,介质通过。当线圈断电时,电磁力消失,此时动铁芯在复位弹簧和介质压力的同时作用下,依次关闭主阀,介质断。复拉膜片结构,可实现零压差启动。常开型工作原理正好相反。如图二: B11M和K11M电磁阀。


3、 复拉活塞式 代号H

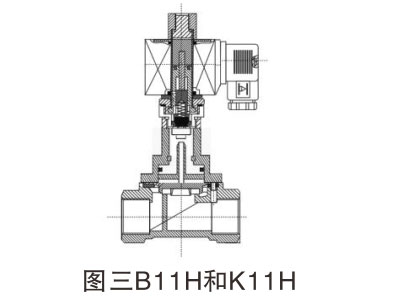

该阀代号H系列,依据活塞运动封腔泄压设计,阀分为常闭型和常开型两种。原理:常闭型(常态呈关闭状态),当线圈通电时,产生电磁力使动铁芯和静铁芯吸合,随着动铁芯上移,直拉开启活塞上小阀口,在卸流卸压的同时,经过中间弹簧复拉提升密封活塞,使活塞阀芯向上运动从而开启主阀,介质通过。当线圈断电时,电磁力消失,此时动铁芯在复位弹簧和介质压力的同时作用下,依次关闭,断电时,电磁力消失,此时动铁芯在复位弹簧和介质压力的同时作用下关闭主阀,介质断。复拉活塞结构,可实现零压差启动。常开型工作原理正好相反。如图三: B11H和K11H电磁阀。


4、先导膜片式 代号D

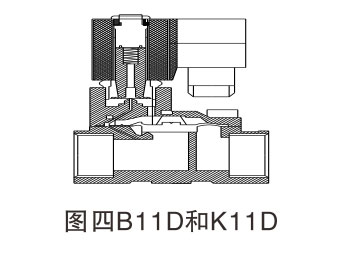

该阀代号D系列,依据先导泄压膜片封腔设计,阀分为常闭型和常开型两种。原理:常闭型(常态,呈关闭状态),当线圈通电时,产生电磁力使动铁芯和静铁芯吸合,随着动铁芯上移,先导腔开启泄压带动主阀膜片.上腔泄压,使膜片向上运动从而开启主阀,介质通过。当线圈断电时,电磁力消失,此时动铁芯在复位弹簧和介质压力的同时作用下,关闭小导阀,此时介质从平衡孔流入,主阀膜片上腔压力增大,并在弹簧力的作用下,关闭主阀口。常开式原理正好相反。如图四: B11D和K11D系列电磁阀。


5、先导活塞式 代号P

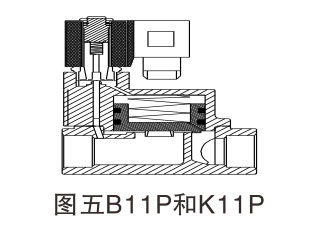

该阀代号P系列,依据先导泄压活塞封腔设计,电磁阀由先导阀和主阀芯,联系形成通道组合而成;原理:常闭型(常态呈关闭状态)。当线圈通电时,产生的磁力使动铁芯和静铁芯吸合,导阀口打开,介质流向出口,此时主阀活塞上腔压力减少,低于进口侧的压力;形成压差克服弹簧阻力而随之向上运动,达到开启主阀口的目的,介质通过。当线圈断电时,磁力消失,动铁芯在弹簧力的作用下复位关闭先导口;此时介质从平衡孔流入,主阀活塞上腔压力增大,并在弹簧力的作用下向下运动,关闭主阀口。常开式原理正好相反。如图五:B11P和K11P系列电磁阀。


6、外导旁通式 代号Y

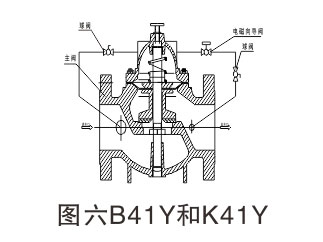

该阀代号Y系列,依据先导多路旁通泄压设计,原理:由主阀和多个旁通外导阀连接组成。如常闭型(常态呈关闭状态)。当线圈通电时,外阀先导旁通泄压把主阀上腔压力迅速变小,使主阀阀芯向.上移动,开启主阀,介质通过。当线圈断电时,电磁力消失,此时介质从平衡孔流入,主阀上腔压力增大,并在弹簧力加介质压力的作用下关闭主阀口。常开阀原理结构主阀上腔正好相反。如图六: B41Y和K41Y的电磁阀
